Нерабочий проект вентиляции дома от «Климатической компании №1»

Это моя рубрика "Проверка ваших проектов". Ко мне обратилась заказчица Екатерина с готовым проектом вентиляции, чтобы узнать стоимость системы «под ключ». Она заказала проект за 30 000 рублей у крупного поставщика вентиляционного оборудования. На их сайте написано, что они «Климатическая компания №1».

Я решил проверить проект. Ниже вы можете увидеть ошибки проекта.

1) Эргономика системы

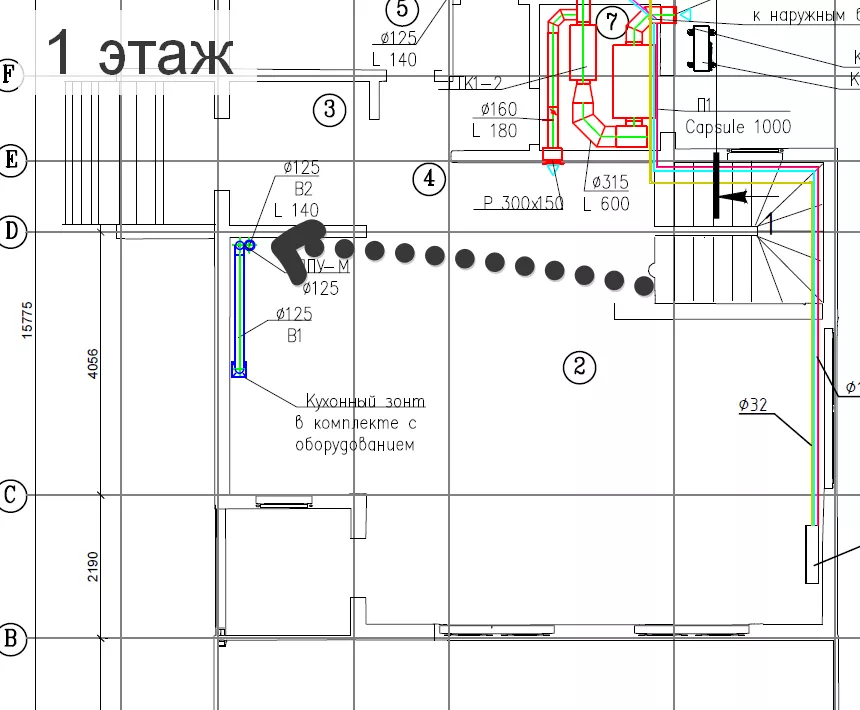

Вдоль стены в детской комнате к потолку поднимается воздуховод 160 мм и туалетная вытяжка 125 мм. По этой же стене вы собираетесь поставить детскую кровать. В итоге посередине помещения придется обшивать декоративную шахту. В коттеджах заказчики такое не простят.

2) Одежда с запахом пирогов

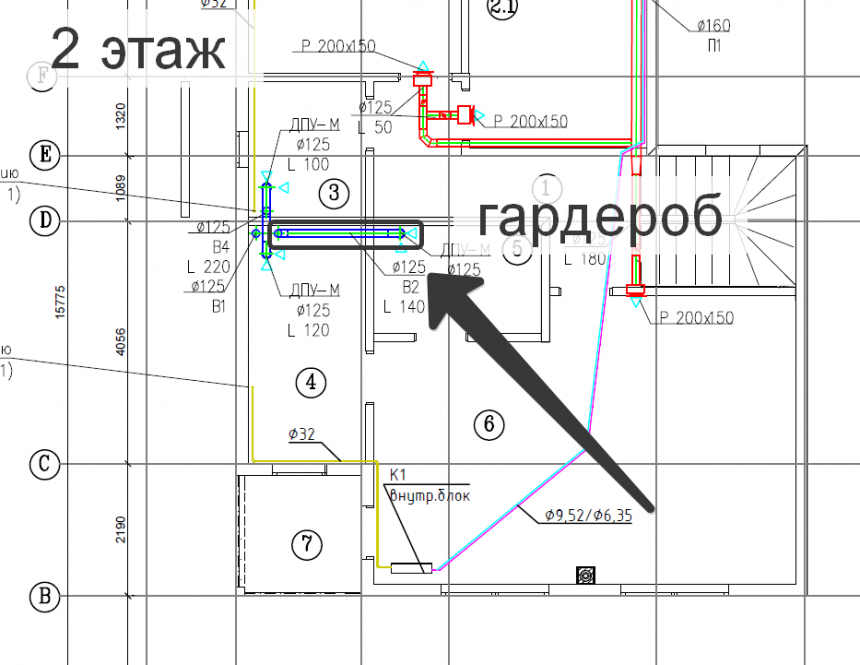

Вытяжная система В2 — странная система. Вытяжка кухни объединена с вытяжкой гардеробной. Здесь не нужно быть специалистом, чтобы понять, что так нельзя делать. В кухне запахи. В гардеробе одежда.

3) В кухню не подключат газ

Если у вас газовая плита, система В2 должна быть естественным каналом с кухни без вентилятора и без дополнительных подключений. Иначе газовики откажутся подключать газ в кухню.

4) Приток без вытяжки — деньги на ветер

В комнатах спроектирован приток воздуха без вытяжки. Вытяжка оборудована только в санузлах. Получается, что воздух из помещений вытягивается через санузлы. Но вентиляторы в санузлах не работают постоянно, а только в моменты посещения туалета. Получается, что реальной вытяжки в комнатах нет. Таким образом, эффективность притока снижена на 60%.

Вам предлагают установить приточную систему без вытяжной, тем самым потерять 60% эффективности.

5) Проектировал коттедж — получилась больница

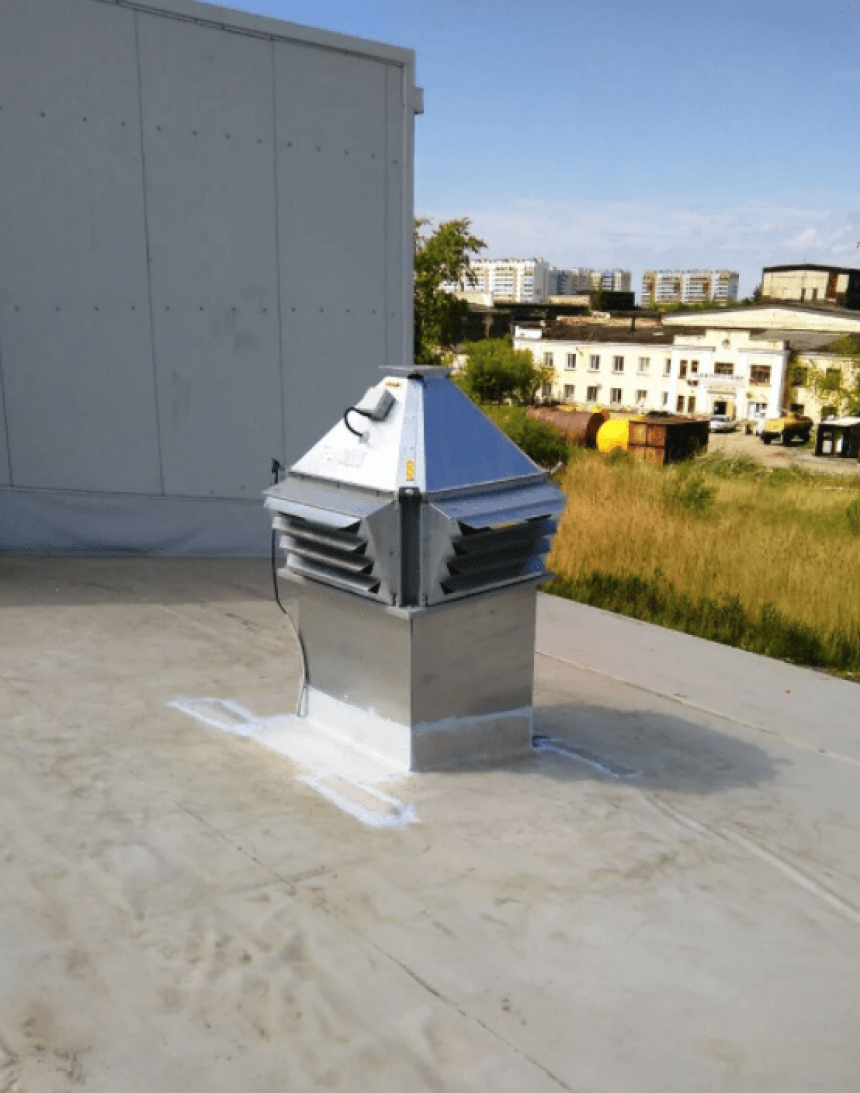

Проектировщик использовал крышные вентиляторы. Но такие вентиляторы используются только в административных зданиях: офисах, больницах, гаражах. Такой вентилятор устанавливают на кровле кирпичной шахты.

Подобное оборудование не используется для частных домов. Для коттеджей можно применить вентиляторы Vilpe и Кровент.

6) Ошибка выбора кондиционеров

Проектировщик предлагает установить самые дешевые кондиционеры: настенные сплит-системы General Сlimat. Качество у них соответствующее. Мы ставим такие кондиционеры на офисы, магазины, где у заказчиков нет требований к шуму и долговечности.

В частных домах мы предлагаем Toshiba, Kentatsu или Haier. Они на 25% дороже, но тише и эргономичнее.

7) Неверное размещение кондиционеров

При расстановке кондиционеров, проектировщик должен учитывать размещение мебели: кроватей, диванов и столов. Холодный поток воздуха не должен попадать на человека. В текущем проекте мебель не указана, а кондиционеры расставлены произвольно.

8) Техническая ошибка

У каждого кондиционера есть фиксированное расстояние между внутренним блоком, который стоит в помещении и наружным блоком, который размещен на фасаде здания.

В системе К1 длина трассы между блоками превышает 15 метров. Нужно переставлять кондиционер или он не сможет работать.

В итоге: вентиляцию этого дома скорее всего проектировал не очень профессиональный специалист. Климатическая компания скорее всего отдала проект на аутсорс. По такому проекту можно выполнить монтаж и потерять в перспективе примерно 500 тыс.руб за корректировку системы. Выводы делайте сами.
