Вентиляция стоматологии без проекта. Доктор Смайл

У Александра стоматология с 3 кабинетами площадью 70 м². Он прочитал много литературы и решил сам подобрать и закупить оборудование. Он закупил приточно-вытяжную установку Electrolux EPVS-200 и канальный кондиционер Royal Clima CO-D 18.

На это оборудование Александр потратил 160 000 рублей. Вернее не потратил, а потерял. Ниже объясню почему.

1. Неверно подобрана вентиляционная установка

Для стоматологии 70 м² с 3 кабинетами требуется приточная установка на 500 м³/ч воздуха. Оборудование, которое купил Александр, может дать только 200 м³/ч. Если установить такое оборудование, приточного воздуха будет недостаточно. Отсюда нарушение п.9.6 СанПиН 2.6.1.1192-03.

2. Неверно закуплен кондиционер

Александр закупил канальный кондиционер, который встраивается в потолок. Мощность по холоду 5 кВт. Такой мощности хватит на 2 кабинета из 3. Ну и хорошо. Отличное решение, если бы не одно НО. В стоматологии Александра потолки 2,8 метра. Опустить он может потолок только на 20 см. А внутренний блок этого кондиционера съедает 28 см. И даже это не самая большая проблема.

К этому кондиционеру с 2 сторон подходят воздуховоды. Первый на приток, второй – на забор воздуха. Заказчик хочет подключить блок на 2 помещения, поэтому будут подходить не 2 воздуховода, а все 4. В итоге каналы будут пересекаться и опуск потолка составит уже не 28 см, а все 40 см.

3. Вентиляция рентген кабинета

В таких кабинетах должна быть своя отдельная принудительная вентиляция. В вытяжной части должен быть установлен фильтр очистки воздуха, иначе проект не пройдет согласование в СЭС, а стоматологию закроют.

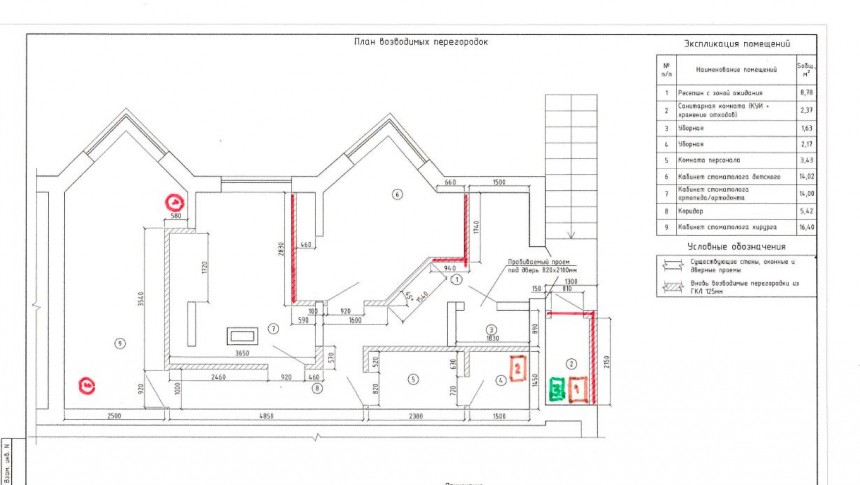

Схема выглядит примерно так:

Если нужна моя помощь или консультация, напишите мне на эл.почту или позвоните.
