Отопление дома теплым полом без радиаторов

Меня зовут Алексей Гольцов. Я профессиональный инженер-проектировщик. Более 15 лет выполняю проекты систем отопления для частных домов.

Я расскажу требования, плюсы и минусы обогрева дома ТОЛЬКО теплым полом. Приведу примеры расчета и разберу ошибки.

В каких cлучаях достаточно теплого пола, а когда без батарей не справится?

Вы сможете заказать у меня грамотный проект, чтобы точно рассчитать отопление и закупить материалы без запасов.

В чём главная проблема отопления только теплым полом?

Функция обогрева, которая обычно лежит на радиаторном отоплении с мощностью 800 Вт на 1 м² батареи, мы перекладываем на теплый пол, который выдает всего 90 Вт на м². Разница в 9 раз! При этом система теплого пола низкотемпературная. Вода в контуре всего 45^оС,а в радиаторах 70оС. Еще не чувствуете проблему? – А должны)

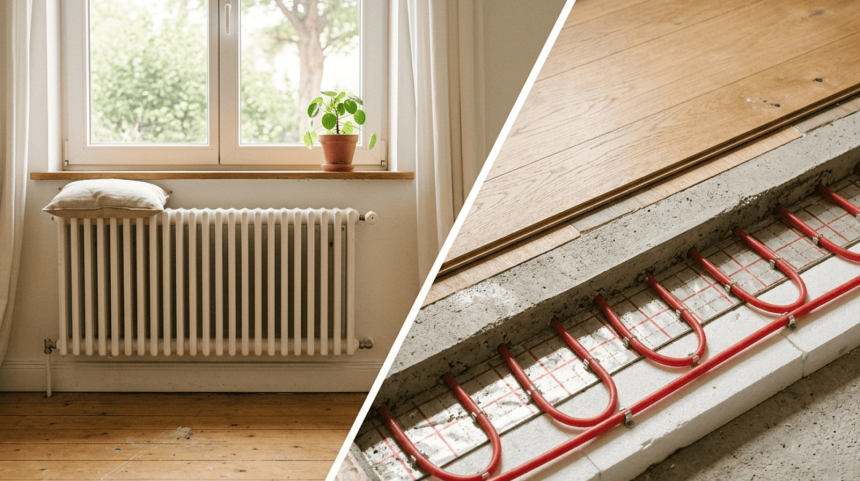

Сравнение радиаторного отопления и водяного теплого пола

Как работает теплый пол в качестве отопления?

Чтобы реально нагревать помещение тёплый пол должен выдавать расчётное количество тепла больше чем необходимо для компенсации теплопотерь здания. Дом теряет тепло через стены и окна, а теплый пол должен это компенсировать.

Принцип работы: водяные трубы или электрические кабели прогреют бетонную стяжку. Затем стяжка отдает энергию напольному покрытию и и формируется тепловое излучение по высоте, которое компенсирует теплопотери здания.

Температура воздуха в комнатах поддерживается равномерно по всей площади автоматически по датчику температуры, встроенным в пол, и датчику воздуха встроенному в настенный терморегулятор.

Теплый пол для отопления идеально подходит для домов с конденсационными котлами и тепловыми насосами. Но для гостевых домов малой площади тёплый пол для обогрева не подойдет из-за недостаточной площади теплоотдающих поверхностей.

Виды тёплых полов для отопления всего дома

Кратко разберу 3 вида систем и в каких случаях какая оптимально подойдет:

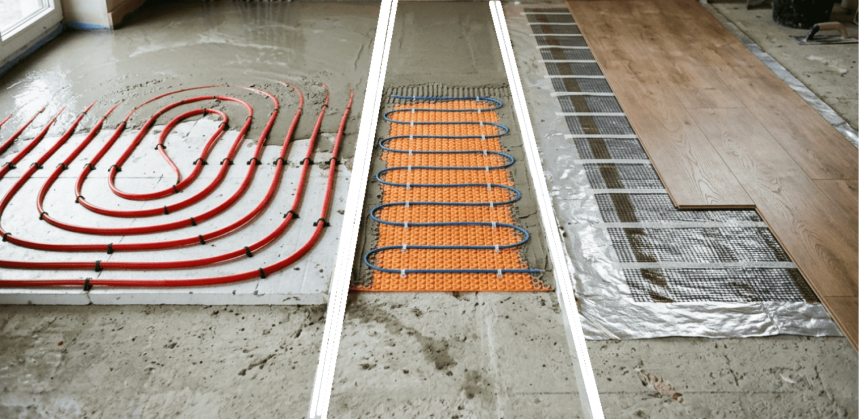

Виды теплого пола для частного дома

Водяной тёплый пол подходит для любых домов от 50 до 1000 м² работает как «энергоэффективная альтернатива» и лучший вариант системы. При температуре поверхности «26–29°C» и обеспечивает отдачу «80–110 Вт/м²» при температуре воды до «45–50°C», сохраняя стяжку и равномерность прогрева. Его главное преимущество — работа на больших площадях «100–300 м²» через несколько контуров с длиной «80–100 м», без перегрузки оборудования и локальных перегревов. Минус  - требует подготовки основания и высоты пирога пола не менее 80мм.

Электрический тёплый пол подходит для гостевых домиков до «50 м²» и для помещений с малым пирогом пола до «50 мм». При большей площади здания расходы сильно растут и система перестаёт быть адекватной. Как основной плюс — он хорошо работает для поддержания минимальной температуры в холодных подвалах, складских помещениях и погребах. Если задача — не отопление, а защита от промерзания, электрический теплый пол закрывает её стабильно.

Инфракрасный тёплый пол укладывается «сухим способом» без стяжки, под ламинат, паркетную доску и кварц-винил с допуском UFH, при мощности «150–220 Вт/м²». Его главный плюс — быстрая реакция на термостат: выход на режим за «10–20 минут» и точное поддержание «24–26°C» на поверхности, не требует подготовки основания. Главный минус — он не подходит под плитку ( кроме карбоновый стержневого типа) , т.к. боится влаги и не держит точечную нагрузку и перегревается.

Можно ли отапливать дом только тёплым полом без радиаторов?

С юридической стороны ответ — нет, нельзя. Систему отопления рассчитывают на температуру зимы «–26°C» для Москвы на «5 суток», и при таком режиме один тёплый пол не обеспечит полный обогрев. Поверхность пола ограничена «26°C», а для детских — «23°C» по СП 60.13330.2016 п. 6.4.8, поэтому вы физически не можете поднять мощность выше «80–100 Вт/м²».

Если вы убираете радиаторы, вы теряете защиту от холодных конвективных потоков от окна, которые по СП 60.13330.2016 п. 6.4.4 перекрываются минимум на «50%» ширины проёма. С практической стороны ответ— да, можно, но вам нужно понимать последствия.

Когда тёплый пол может быть основным источником тепла?

При отоплении домов только тёплым полом, особенно в деревянных домах, решающим фактором становятся Теплотехнический расчет, который мы делаем в начале работ по проектированию отопления.

Если расчётная нагрузка превышает «75-80 Вт/м²» , тёплый пол на свободной площади без мебели не способен стабильно держать температуру, и без комбинированной системы отопления с радиаторами или подключением к центральным системам у Вас точно возникнет дефицит мощности уже при -12оС на улице. Вам банально будет холодно зимой.

Преимущества и недостатки отопления дома теплым полом

Минусы отопления теплым полом

1) Высокая инерция. Сначала котёл прогреет 45 мм стяжки, 20 мм покрытия, и только потом начнется прогрев воздуха в комнате. Нагрев дома с дежурного режима зимой «15°C» на рабочий режим «23°C» занимает около «8–10 часов». Открывать окна на проветривания будет невозможно.

2) Ограничения по покрытию пола. Ламинат и паркет отдают тепло в «6–7 раз» хуже плитки, а матовый керамогранит снижает теплоотдачу ещё на «30%». Вы должны исключить любые ковры.

Сравнение напольных покрытий для отопления дома теплым полом

3) Мебель на ножках. Если вы заставляете пол мебелью на 40% площади, появляются локальные зоны перегрева под шкафами и кроватями - «38–42°C», при этом температура в комнате остаётся «16-17°C», и система перестаёт работать как полноценное отопление.

Ошибка размещения теплого пола под кроватью и мебелью с перегревом поверхности

4) Краевые зоны перегрева при витражном остеклении. Вокруг наружных стен и окон в спальнях и гостиной нужно оборудовать локальные зоны перегрева – теплый пол с увеличенным шагом укладки 70-100 мм, и температурой поверхности выше 30°С. Ширина такой зоны вдоль наружных стен и окон – 1200-1400 мм.

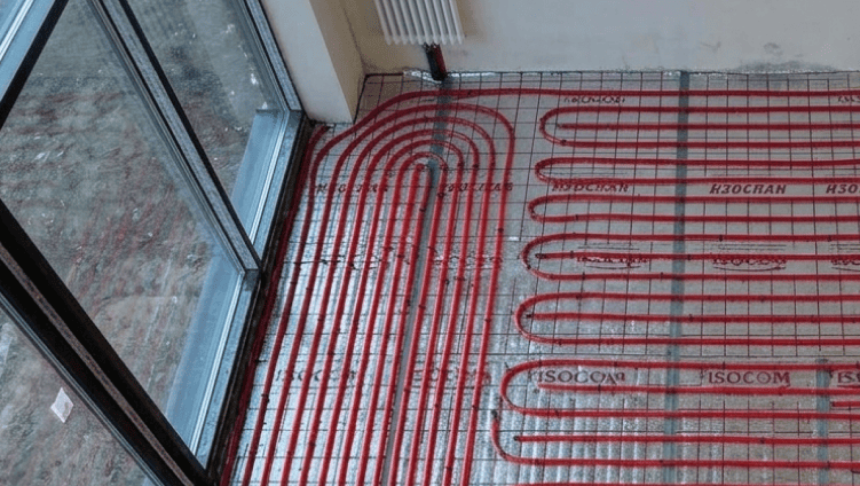

Краевая зона водяного теплого пола у окна для компенсации теплопотерь

Читайте также

Антифриз для системы отопления дома

Плюсы отопления теплым полом

1. Тёплый пол не загромождает ваш интерьер радиаторами, подоконными нишами и декоративными экранами. Но свободнее ставите мебель уже не можете - вам нужны ножки у шкафов и кроватей чтобы избежать зон локального перегрева.

2. Тёплый пол позволяет отказаться от радиаторов, но это не означает экономию. На практике система теплого пола обходится дороже радиаторного отопления в 3–7 раз. Поэтому этот вариант выбирают не ради снижения первоначальных затрат, а ради комфорта, эстетики и плюсов низкотемпературного отопления.

 3. Тёплый пол работает на меньшей температуре теплоносителя, что позволяет использовать конденсационный котел с максимальным КПД и нагревать теплоноситель не до 70 а до 45 градусов. Это сильный плюс для конденсационного котла и теплового насоса.

4. Тепло распределяется ровнее по высоте, но на практике и это не нужно. Нам нужно компенсировать конвективный холодный поток от окон, а центр спальни или гостиной нам греть вообще необязательно. Логика работы нарушается. Но для дома с высокими потолками все равно плюс есть - более равномерный прогрев по высоте.

5. У теплого пола удобно делать зональное регулирование. Много зон регулировки. Каждое помещение можно посадить на отдельный контур, настроить расход и температуру. Вы не получаете один общий перегрев по дому, если проект сделан нормально. Даже в одной комнате, например в гостиной - можно разбить регулировку на 3-4 зоны отдельно по датчику пола и воздуха в стяжке.

В итоге преимущества теплого пола для отопления конечно есть, но по мне - очень противоречивы.

Как рассчитать площадь тёплого пола для отопления?

Если вы хотите понять, может ли тёплый пол работать как основное отопление, алгоритм расчета очень простой и начинается с баланса: реальная мощность пола против теплопотерь вашего помещения. А теперь возьмем расчётные параметры и выполняем проверку по мощности.

Сначала фиксируем возможности тёплого пола. В жилых помещениях его удельная теплоотдача ограничена и составляет 75–85 Вт/м² по поверхности. В расчётах принимаем среднее значение 82 Вт/м². Обратите внимание: это мощность одного квадратного метра свободного пола отапливаемой площади, без мебели. Это принципиальный момент, о котором часто забывают. Тёплый пол под шкафами и кухней не работает — но греть всё равно приходится весь объём помещения.

Теперь учитываем планировку и узнаем: « А сколько у меня вообще свободной площади есть для обогрева теплым полом?». Тёплый пол не укладывается под мебель, кухню и сантехнику. По расчету 90 реальных объект свободная площадь без мебели, шкафов и сантехники в среднем составляет 63% от площади помещения. Поэтому максимальная мощность тёплого пола, пересчитанная на всю площадь комнаты, определяется формулой: 82 × 0,63 = 51,7 Вт/м². Это фактическое значение предела ТП по помещению. Теперь давайте сравним это с теплопотерями. Они зависят от площади, высоты, но ключевой фактор — остекление. Для средней полосы России (Москва, Санкт-Петербург) получаются такие значения актуальные для домов из газоблока, пористого блока Parotherm и 57 Вт/м² — при одном окне, 65 Вт/м² — при двух окнах угловых в комнате, 86 Вт/м² — при окнах в пол, 95 Вт/м² — при двух окнах в пол , 117 Вт/м² — при угловом витражном остеклении. И здесь, как видите, баланс начинает расходиться и свободной площади помещениях в 63% не хватает для полноценного обогрева зимой.

На сколько нужно увеличить площадь комнаты и за счет чего? Чтобы исключить установку радиаторов и обойтись только теплым полом площадь комнаты нужно увеличить: на 6% — для комнаты с одним окном, на 16% — для комнаты с двумя окнами на разных фасадах и на 41% — для комнаты с витражным остеклением.

Первый и основной способ — пересмотр планировки. Отказ от стационарной мебели до пола, кухонных островов и глухих тумб увеличивает долю свободного пола до 68–72% чтобы покрыть теплопотери. Особенно важно освобождать зону вдоль окон и наружных стен, где теплопотери максимальные, а тёплый пол работает эффективнее всего.

Второй инструмент — краевая зона тёплого пола. Уменьшение шага укладки трубы вдоль наружных стен позволяет локально увеличить теплоотдачу. В расчёте по мощности это эквивалентно дополнительным 4–7% рабочей площади пола, что часто закрывает дефицит.

Примеры расчёта отопления теплым полом

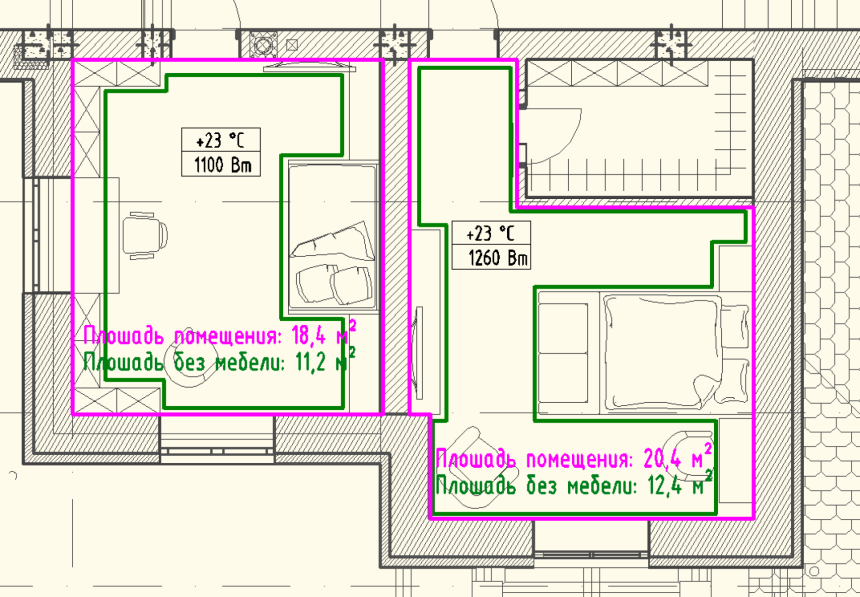

Пример расчета теплого пола

Пример №1.
Площадь комнаты 20,4 м², высота 2,8 м, одно окно.
Свободная площадь: 20,4 × 0,63 ≈ 12,9 м².
Мощность тёплого пола: 12,9 × 82 ≈ 1060 Вт.
Теплопотери в помещении для Москвы: 20,4 × 57 ≈ 1160 Вт. Дефицит ≈ 100 Вт — компенсируется перетоком воздуха из смежных помещений. Радиатор не требуется.

Пример №2.
Площадь 18,4 м², два окна на разных фасадах.
Свободная площадь: 18,4 × 0,63 ≈ 11,6 м², но при этом всем мощность пола: 11,6 × 82 ≈ 950 Вт. Теплопотери: 18,4 × 65 ≈ 1200 Вт.
Дефицит ≈ 250 Вт — допустим для компенсации увеличением рабочей площади пола или корректировкой шага укладки трубы.

Пример №3.
Площадь 20 м², витражное окно.
Свободная площадь пола с учётом мебели: 20 × 0,63 = 12,6 м².
Максимальная мощность тёплого пола: 12,6 × 82 ≈ 1030 Вт. Расчётные теплопотери помещения: 20 × 86 = 1720 Вт. Дефицит мощности ≈ 690 Вт. Даже при устройстве краевой зоны и уменьшенном шаге укладки трубы баланс по мощности не сходится — тёплый пол физически не может быть единственным источником отопления в этом помещении.

Если по результатам расчёта дефицит мощности составляет до 300–350 Вт, установка радиатора обычно не требуется. В этом диапазоне дефицит закрывается увеличением свободной площади пола или корректной организацией краевой зоны.

Заказать проект отопления дома
у автора статьи

+7 (963) 729-71-20

Автор статьи Алексей Гольцов

Заказать проект
Заказать проект отопления дома

Требования и условия к установке теплого пола для отопления

Какой взять шаг укладки для отопления теплым полом?
Для отопления теплым полом вашим самым правильным решением будет - взять шаг укладки не 250, и не 200 мм а 150 по всей площади дома. Отдельные зоны с шагом 100мм я советую делать по периметру стен длиннее 8 метров, и вдоль фасадов с окнами в пол, витражным остекление. Ширина такой зоны должна быть не менее 800мм . Нормами СП 60 пункт 14.18 закреплена максимальной ширина краевой зоны для отопления теплым полом не более 1 метра. Даже не думайте о шаге 200 мм или 250 мм. Вам такой шаг укладки не подойдет!

Толщина пирога теплого пола для отопления.
Главная проблема теплого пола для отопления- скорость реакции ! Если Вы делаете теплый пол дома только для комфорта, я советую брать 40–50 мм стяжки над трубой: такая конструкция спокойнее работает и меньше рискует треснуть. Но если теплый пол нужен именно для отопления, пирог пола нельзя увеличить без расчёта — растёт инерция, скорость реакции падает, а прогрев пола увеличивается во времени.

В таком случае мы держим пирог пола ближе к минимуму: не менее 30 мм над трубой для цементно-песчаной стяжки . Для ангидритовой стяжки можно принимать 35 мм над трубой. Для жидких нивелирующих — только по паспорту смеси. Для сухой конструкции пола пирог пола для отопления требует алюминиевые пластины для распределения теплоты. В сумме слои такие: покрытие, стяжка с трубой, теплоизоляция и перекрытие; над тёплым помещением выходит 100–110 мм, по грунту — 115–130 мм и выше.

Какой диаметр труб для отопления теплым полом брать?

Для теплого пола я советую рассматривать два типа труб: сшитый полиэтилен РЕ-Х и металлополимерные MLC . Если делаете пол только для комфорта в санузле или спальне, можно спокойно брать диаметр 16 мм: контуры короче, расход небольшой, монтаж проще.

Но если вы хотите отопление теплым полом по всему дому, я советую смотреть в сторону трубы 20 мм.

Почему? У нее меньше гидравлическое сопротивление, проще держать расчетный расход теплоносителя, петля стабильнее работает на длинных контурах, а нужную теплоотдачу можно получить при более низкой температуре подачи. Только не ставьте 20 мм «на автомате»: сначала считаем теплопотери, проектируем схему укладки труб, длину петли, расход и потери давления.

Напольное покрытие для отопления тёплым полом

Если делаете теплый пол для комфорта, покрытие можно выбирать без заморочек: ламинат, инженерная доска, ковролин, кварцвинил. Система будет греть поверхность, но не обязана закрывать все теплопотери дома.

Я советую смотреть не на название покрытия, а на термическое сопротивление R. Плитка и камень дают R=0,01–0,02 м²·°С/Вт — это база для высокой теплоотдачи.

ПВХ-плитка— (виниловые напольные покрытия из поливинилхлорида) примерно в 1,25–2,5 раза хуже плитки. Да Вы почувствуете разницу но все еще рабочий вариант.

Кварцвинил —можно использовать, но его характеристики сильно зависят от конструкции, поэтому ориентироваться нужно только на паспорт производителя, особенно если он замковый с подложкой.

Ламинат и инженерная доска – на выброс! Во первых материал реально ссыхается, и сильно снижает теплоотдачу поверхности - режут отопление. Дерево и паркет хуже плитки в 7-11 раз.

Ковролин — самый слабый вариант, он может быть хуже плитки в 3–15 раз.

Если  хотите отопление теплым полом, усиливайте отдачу тонким покрытием, клеем по всей площади, шагом труб 100–150 мм и не закрывайте пол коврами, толстой подложкой и мебелью без просвета.

Вывод

Каждый дом слишком индивидуален, чтобы без расчетов что-то наобещать. Объединить спальни с гардеробной, увеличить площадь комнат за счет коридоров и переноса дверей. Концептуально нужно продумывать каждое помещение в отдельности.

Если у вас нет времени на эксперименты с системой отопления, нет лишних денег на постоянные доработки, рекомендую рассчитать теплопотери здания, а лучше спроектировать систему отопления и теплых полов.

Вы можете заказать проект инженерных систем. По расчетам мы сможем правильно подобрать радиаторы, трубы и узнать точную стоимость оборудования и  монтажных работ. Сможем понять в каких помещениях можно отапливать теплым полом и какие архитектурные доработки для этого нужны.
