Вентиляция бассейна в частном доме: эффективные схемы осушения

Главная задача вентиляции бассейна – осушение воздуха и автоматическое поддержание влажности 55-60% круглый год.  Влага проникает в стыки стен и кровли, приводит к образованию грибка и разрушению конструкций в среднем за 7-10 лет.



Как вас могут обмануть на вентиляции бассейна в частном доме?

Большинство компаний пользуются незнанием заказчика и выбирают для вентиляции частного бассейна дорогие и неэффективные проектные решения. Это самая подробная и практичная статья о вентиляции бассейна для заказчика.

Для бассейна в частном доме компании предлагают сложное оборудование как для коммерческого спортивного.

Заказчик переплачивает 1,5 млн.руб.

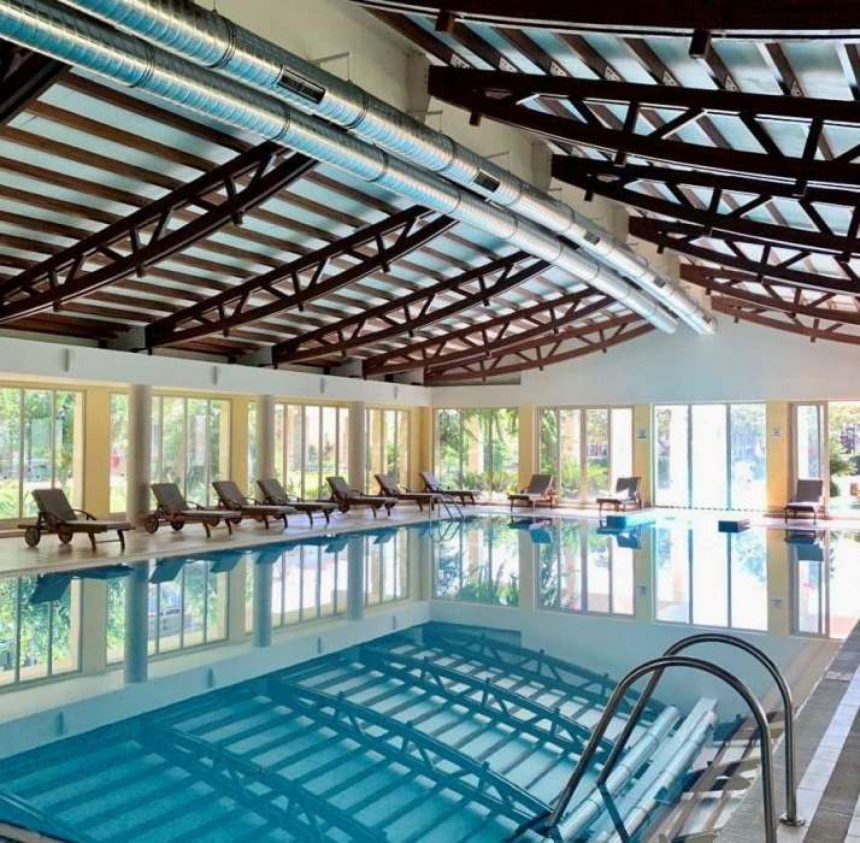

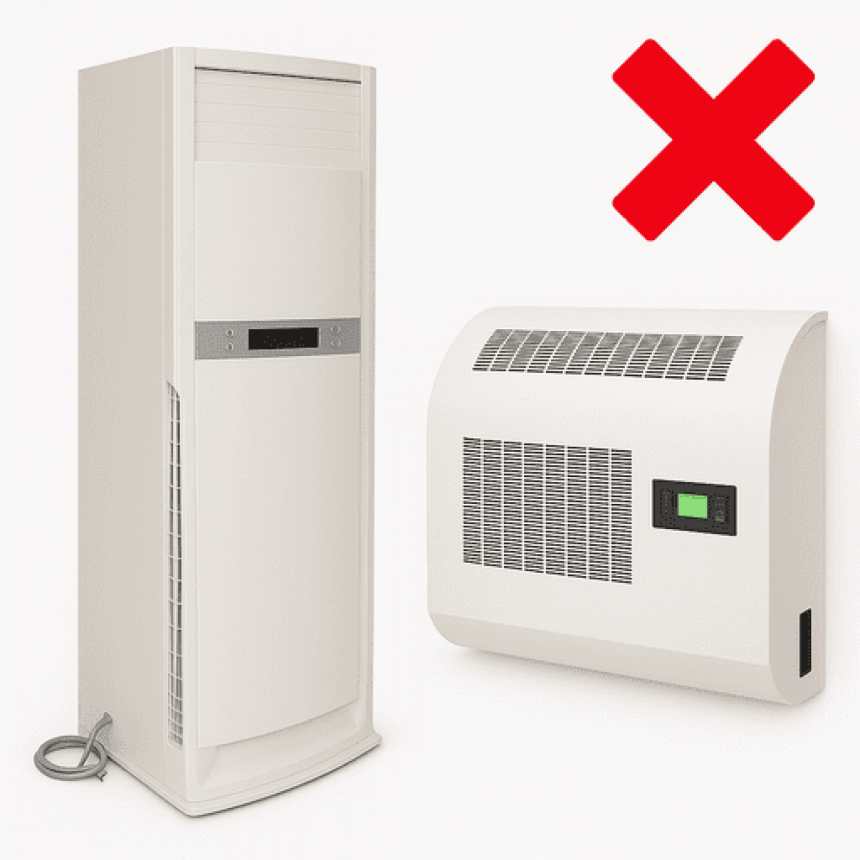

Сначала вам предложат настенные или напольные осушители. Но ни одна модель осушителя самостоятельно не справится с объемом выделяемой влаги и применяется только как элемент в комбинированной схеме «вентиляция + осушитель».

Радиус работы осушителя не более 6 м, а такой метод удаление влаги подходит для маленьких зон отдыха с купелью или джакузи.

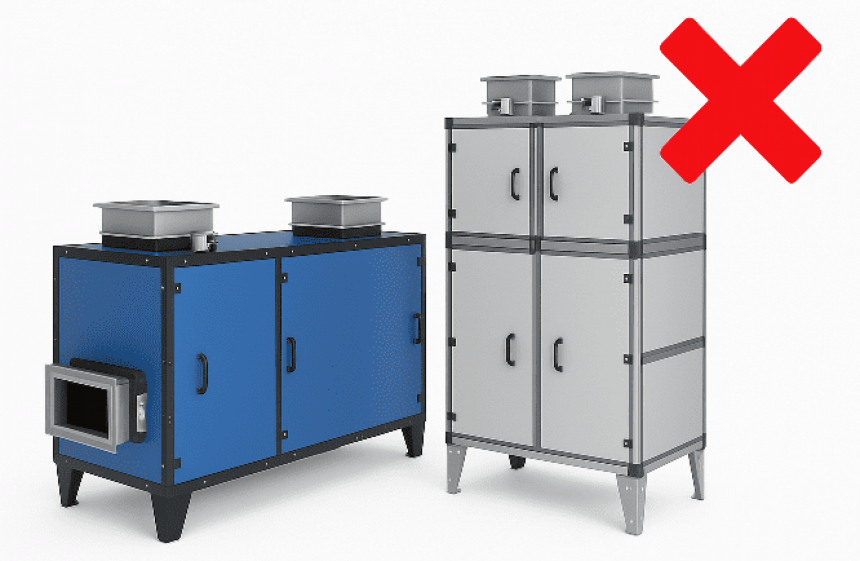

Затем предложат дорогие климатические установки Turkov или Breezart с рекуператором за 1,5 млн.руб., которые также избыточны до 80 м2 площади воды и подходят только для коммерческих объектов круглосуточной работы без закрытия экранов.

В поисках дешевой вентиляции вы получите смету на общеобменную систему за 700 тыс. руб. без автоматического контроля влажности или заниженной производительностью оборудования.

В итоге без индивидуальных расчетов и проекта не получите гарантий, что выбранное оборудование оптимально подойдет для вашего бассейна без дополнительных запасов мощности и производительности.

Только независимый проект может гарантировать точность выбранного оборудования.

Онлайн калькулятор вентиляции бассейна

В моем калькуляторе вы можете выполнить расчет вентиляции бассейна и узнать объем воздуха необходимый для удаления влаги и технические параметры для подбора вентиляционного оборудования.

Расчет вентиляции бассейна
По методике Р НП АВОК 7.5-2020
Укажите регион строительства Мы определим климатические характеристики
Выберете тип бассейна
Введите площадь зеркала воды Для нескольких ванн -суммарную площадь
м2
Введите площадь помещения бассейна для проверочного расчета по кратности воздухообмена
м2
Выберете аттракционы бассейна увеличивают испарения влаги
Противоток
Детская горка
Водопад Кобра
Подводный
гидромассаж
Учесть одновременную работу всех аттракционов Повышает мощность и стоимость осушителя
Рассчитать
Сбросить
Результаты расчета
Общие влаговыделения бассейна без/с учетом работы аттракционов
л/сут
Выделения влаги при закрытом бассейне Поверхность воды закрыта покрывалом
л/сут
Технические характеристики вентиляции:
Объем воздуха для осушения ЛЕТО:
м³/ч
Объем воздуха для осушения ЗИМА:
м³/ч
Минимальный воздухообмен по кратности:
м³/ч
Потребление нагревателя вентиляции в зимний период от котла
кВт
Алексей Гольцов
Инженер-проектировщик
С 2021 года мы запустили вентиляцию в более чем 60 бассейнах по всей России. Звоните : +7 (963) 729-71-20 (WhatsApp)

 Зачем нужна вентиляция в бассейне?

Ключевая задача – постоянный контроль и удаление избыточной влажности воздуха.

Относительная влажность в бассейне более 60% - Враг №1

Водяной пар конденсируется на стенах и оконных откосах, проникает в швы отделочных материалов и утеплителя, за счет чего создает питательную среду для плесени и грибка, что приводит к разрушению строительных конструкций.

Полная гидроизоляция потолка с использованием влагостойких стеновых панелей бесполезны при постоянном превышении уровня влажности. Конденсация влаги при 62% происходит уже при 22оС поверхности стены по точке росы.

Второстепенная задача – подача свежего воздуха для дыхания людей и удаление запахов. Но расчетные показатели для поддержания комфорта посетителей существенно ниже минимально необходимых объемов для нашей главной задачи.

Оборудование для вентиляции бассейна

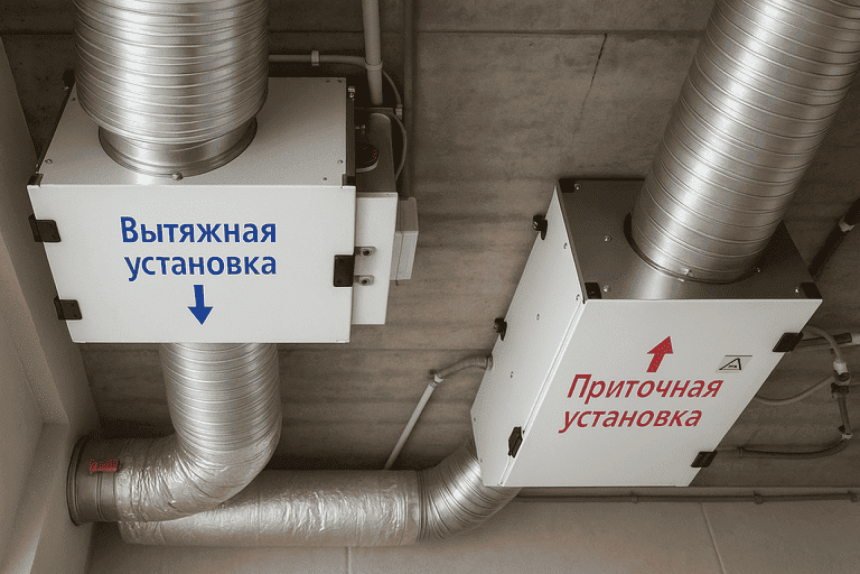

Для большинства частных бассейнов 16-48 м2 подойдут раздельные приточные и вытяжные установки стандартной комплектации (Схема №2).

В составе оборудования фильтр грубой очистки, нагреватель водяной или электрический для холодного периода года, вентилятор и шумоглушитель.

Важный нюанс к составу оборудования – совместная работа приточки и вытяжки по датчику влажности и плавное изменение скорости вентиляторов с помощью ЕС-двигателя.

Поэтому вам не подойдут 50% установок, которые есть на рынке.

Для зеркала воды более 60 м2 с противотоком понадобится приточно-вытяжная установка с рекуперацией. Принцип работы установки с рекуператором - в Схеме №3.

Для бассейнов, совмещенных с зоной отдыха большого объема подойдут установки с узлом рециркуляции или обводным каналом. Они обеспечивают обмен воздуха одновременно по 2 показателям: из расчета по объему помещения, так и по датчикам влажности. Это что-то среднее между схемой №2 и №3. Более сложная схема с навороченной автоматикой.

Для влажных морских регионов России (Владивосток, Сочи и Севастополь) подойдет закрытая схема воздухообмена с центральным осушителем и тепловым насосом. Схема №4.

В таком оборудовании только 15% воздуха мы забираем с улицы, а 85% постоянно циркулирует через секцию канального осушителя.

Для маленьких помещений бассейнов до 16 м2, купелей и джакузи подойдут стандартные конденсационные осушители – настенного или колонного типа. Для поступления свежего воздуха и удаления запахов можно использовать приточные клапаны или бризеры через стену, а для проветривания минимальную канальную вытяжку на 160 кубов. Схема №1.

Где разместить установки для вентиляции бассейна?

Для бассейнов до 65 м2 размещать установки в отдельном помещении нет смысла. Нам подойдут подвесные модели не более 370-450 мм высотой и могут размещаться в пространстве опуска потолка над хамамом, парной или бойлерной.

Но важно помнить, что к приточной установке требуется доступ через лючок 400х400мм в подшивном потолке для обслуживания вентиляции и замены фильтров.

Для схем с зеркалом воды более 65 м2 мы выделяем отдельное техническое помещение 4х3 для размещения напольного оборудования в подвале рядом с чашей бассейна.

Давайте знакомиться

Меня зовут Алексей Гольцов.
Главный инженер, автор статьи
Член ассоциации специалистов - НОПРИЗ

Профессионально с 2010 года
проектируем вентиляцию бассейнов

Портфолио моих проектов

Схемы вентиляции бассейна

Я выделяю 4 типовые схемы организации воздухообмена бассейна в зависимости от площади зеркала воды и назначения бассейна.

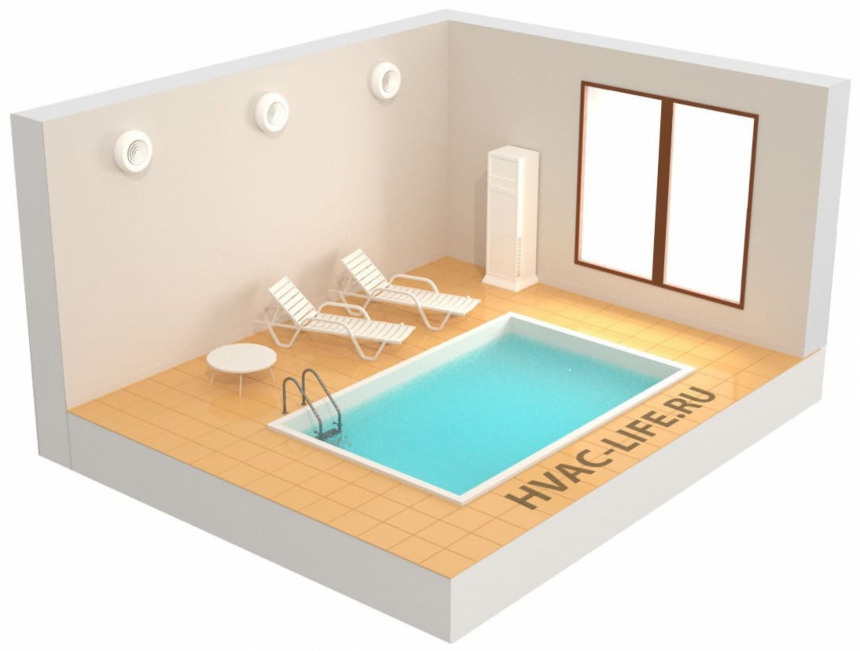

Схема №1: Комбинированная система и осушение зоны отдыха до 15 м2

Подойдет для спа-зон с джакузи до 5 м2, с купелью при сауне или с бассейном зеркалом воды до 12 м2 в т.ч. в банях на цокольных этажах зданий.

Вентиляция и осушение зоны отдыха до 15 м2

Вентиляция и осушение зоны отдыха до 15 м2

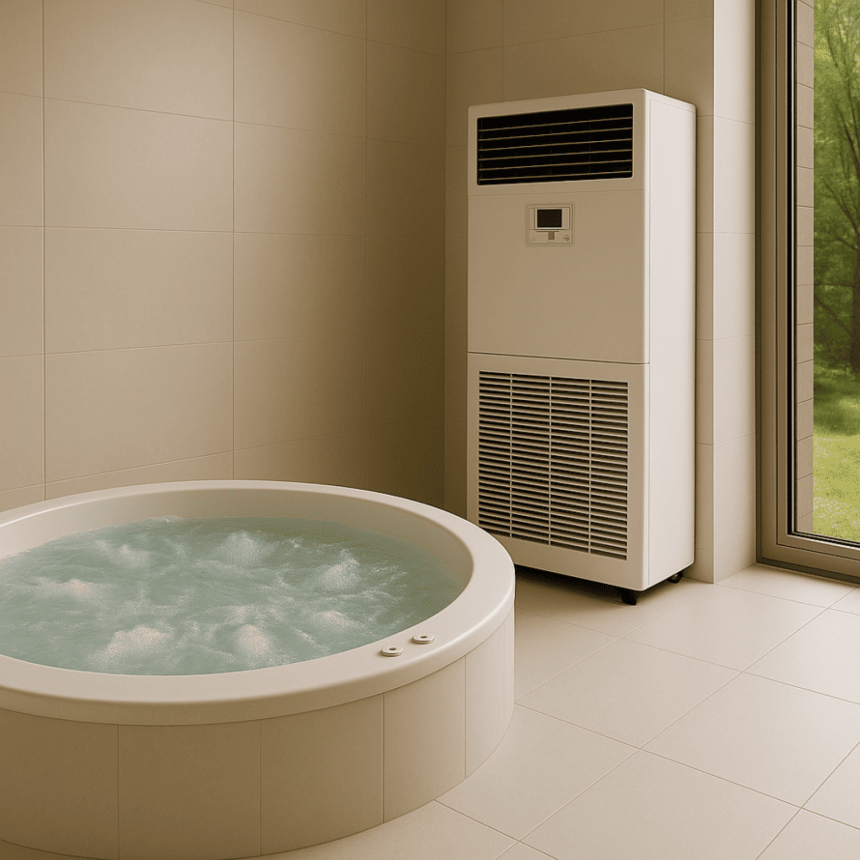

Принцип работы. Для удаления избыточной влажности применяем конденсационный осушитель: колонный или настенный. Он работает автоматически по принципу внутренней конденсации влаги: забирает влажный воздух, конденсирует влагу и уже сухой поток направляет обратно в помещение. Конденсат удаляется в канализацию.

Для зеркала воды 12 м2 самая бюджетная модель: Danvex DEH-1200p. Потребляемая мощность: 1.3 кВт, уровень шума 48 Дб. В рабочем режиме осушает 81 л/сутки.

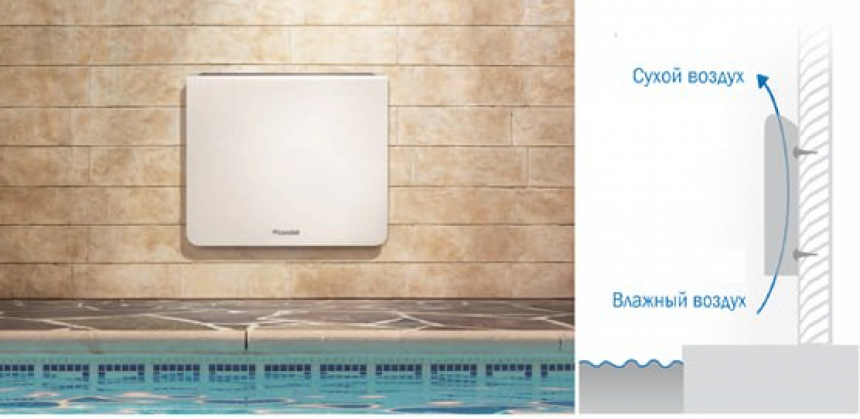

Настенный осушитель для частного бассейна

Настенный осушитель для частного бассейна

Для проветривания используем встроенные в стену приточные клапаны 2-3 шт. Клапаны-рекуператоры оборудованы реверсивным вентилятором который меняет режим работы 40 секунд «приток» и 50 секунд «вытяжка» за счет чего обеспечивается минимальный воздухообмен для удаления запахов.

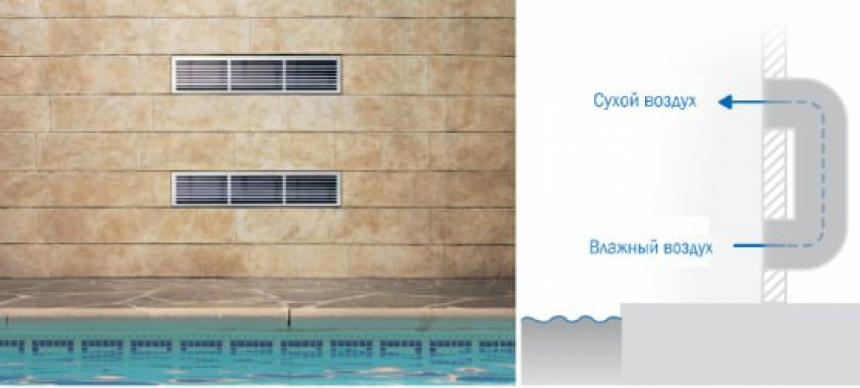

Канальный тип осушителя для бассейна

Канальный тип осушителя для бассейна

Для скрытой установки можно использовать канальный тип осушителя, который подключается к сети воздуховодов.

Преимущества: бюджетная схема для маленьких помещений, компактное оборудование, подходит для вентиляции в банях, саунах с низкими потолками и подвальных помещениях.

Недостатки: не подойдет для помещений длиной более 8 м и высотой потолков более 3 м с фасадным остеклением, с противотоком и подводными струями.

Сроки работ: Проектирование 3 рабочих дня. Поставка оборудования 2 недели. Монтаж 2 дня.

Схема №2: Вентиляция частного бассейна 16-48 м2

Используем раздельную приточную и вытяжную установки. Подходит для любых бассейнов в частном доме.

Система вентиляции бассейна с электрическим нагревом воздуха

Система вентиляции бассейна с электрическим нагревом воздуха

Стоимость зависит от мощности оборудования и площади зеркала воды. Для зеркала воды до 23 м2 – используем установки с электрическим нагревом воздуха. От 23 до 48 м2 – с водяным нагревателем от котла.

Принцип работы: приточные струи через решетки мы направляем на панорамные окна, чтобы защитить от конденсата. Влажный воздух забираем над поверхностью воды под потолком. Обязательно 150 м3/ч направляем в смежный коридор, чтобы влага и запахи не перетекали в жилую часть дома.

Система полностью замещает осушитель и работает автоматически в 2 режимах «Зима» и «Лето». Регулировка производительности происходит по датчику влажности в вытяжном канале. При интенсивном плавании оборудование автоматически увеличивает скорость. Зимой работает максимально экономично.

Потребление: максимальное: 6-8 кВт тепла от котла и 1 кВт электричества. Удаленное управление с компьютера или телефона по wi-fi.

Преимущества: низкое потребление энергии в зимний период. Экономичный режим при закрытом зеркале воды. Точный контроль микроклимата и равномерное распределение потоков по воздуховодам. Простая и удобная схема автоматизации от смартфона. Простая и долговечная система: нет рекуператоров, узлов рециркуляции, сложной автоматики.

Для осушения частного бассейна 6х4 (24м2) зимой требуется всего 400 м3/ч воздуха - не более 7кВт зимой при -20оС.

Недостатки: большие размеры воздуховодов (max – 600х300) и опуски потолка 25-35 см. Для бассейна 7x4 м (28 м2) – основной канал 500х250. Высота канала 250 мм. Для бассейна 10x4 (40 м2) - 550х300.

Сроки работ: проектирование 10 рабочих дней. Изготовление оборудования – 5-7 недель. Монтаж и настройка системы 12 рабочих дней.

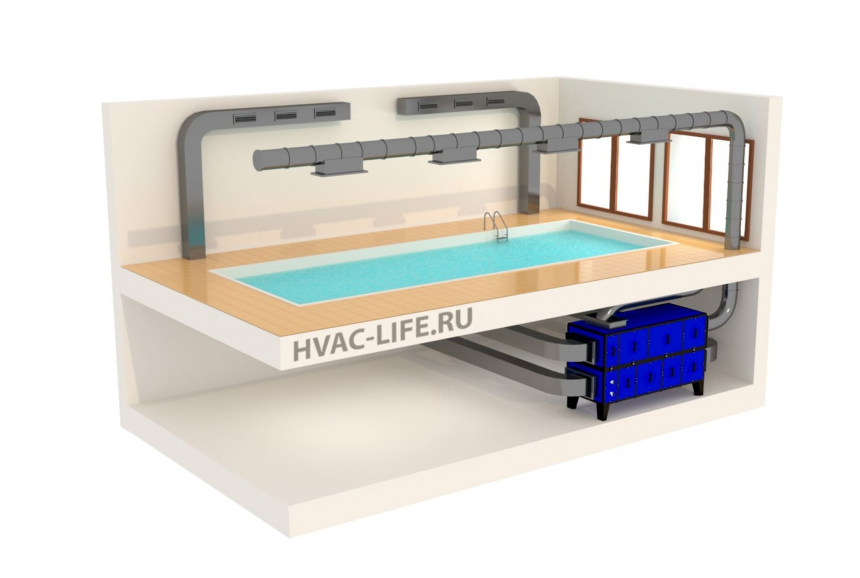

Схема №3: Приточно-вытяжная система с рекуператором и обводным каналом 48 – 65 м2

Подходит для частных и коммерческих бассейнов с зеркалом воды 48-65 м2 и менее 48 м2 – для зданий в северных регионах России (от -35оС зимой). В спа-центрах, оздоровительных комплексах и фитнес-клубах.

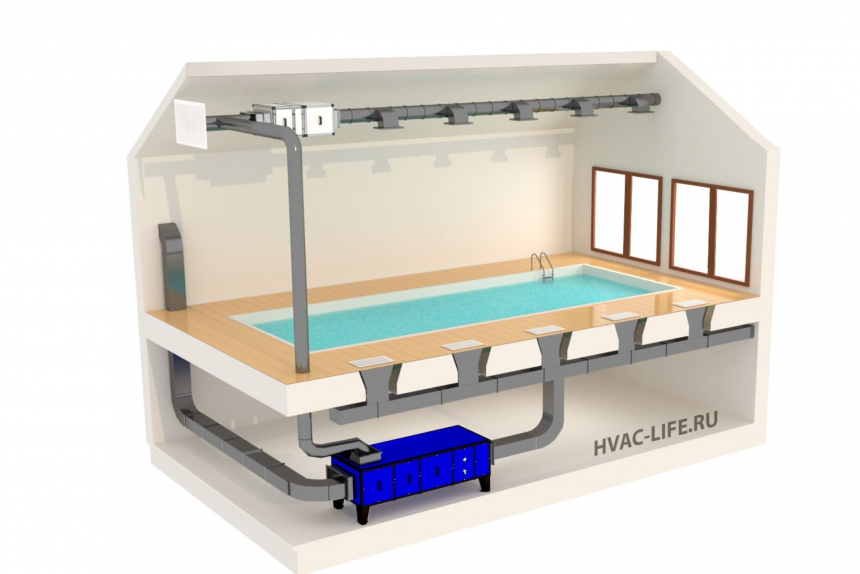

Система вентиляция бассейна с рекуператором и обводным каналом

Система вентиляция бассейна с рекуператором и обводным каналом

Принцип работы: в бассейнах более 48 м2 сложно поддерживать комфортный микроклимат без рекуператора и секции дополнительного нагрева.

Оборудование напольного исполнения, размещаем в подвале. Вытяжка – под потолком бассейна. Приток – в сухие зоны вокруг окон.

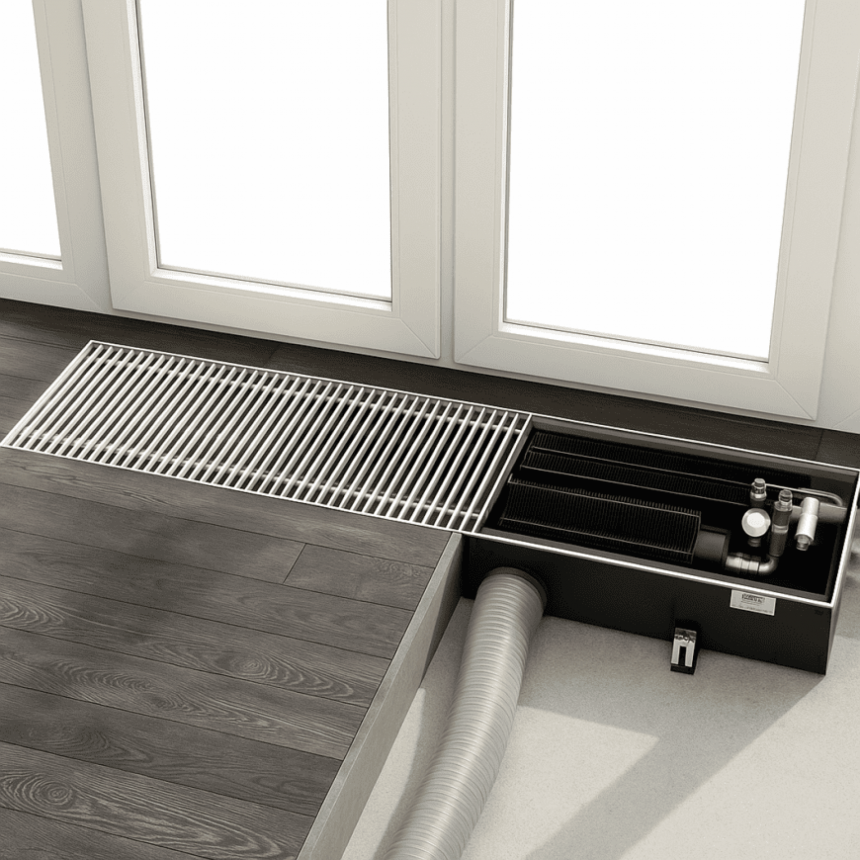

Допустима подача воздуха из пола через внутрипольные конвекторы Varmann Air. Выброс загрязненного воздуха возможен шахтой через кровлю или решеткой на фасаде. Решетка с нагревательным кабелем.

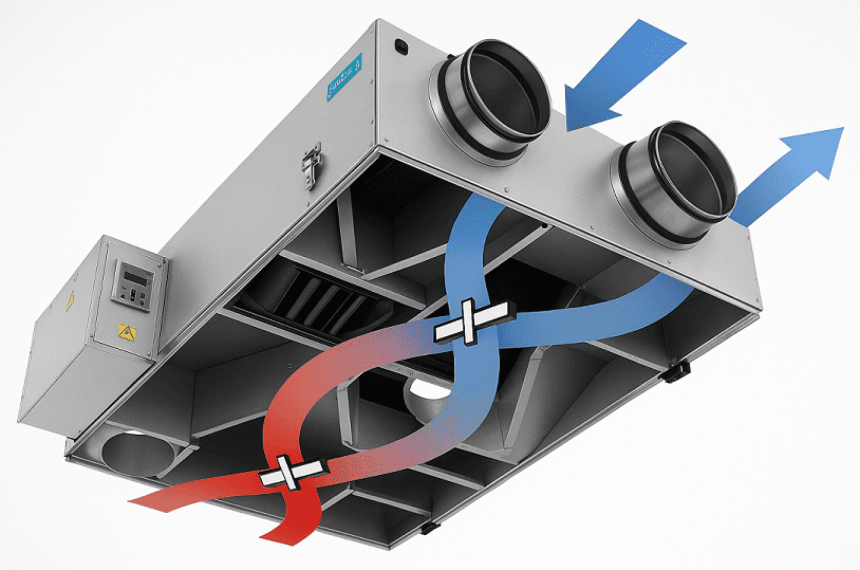

Зачем нужен рекуператор? Рекуператор – теплообменник в приточно-вытяжной установке, который экономит 50% тепла зимой. Без рекуператора вентиляция бассейна 12х4 потребляет - не менее 20 кВт, а с рекуператором – не больше 5 кВт.

Рекуператор вентиляции бассейна

Рекуператор вентиляции бассейна

Обводной канал и камера смешения (серия Mix у Breezart) Применяется в бассейнах, совмещенных с зоной отдыха, площадью более чем 3 раза превышающую зону чаши и в помещениях с высотой потолков более 5 м.

Камера смешения обеспечивает повторную циркуляцию: теплый удаляемый воздух подмешивается к приточному через регулируемые заслонки, что улучшает отбор влаги с поверхности воды.

Преимущества: энергоэффективность и снижение нагрузки на подогрев. Плавность работы, эффективная циркуляция. Применяется в регионах с северным климатом (-40оС зимой).

Недостатки: вероятность обмерзания рекуператора. Стоимость оборудования + 500 000 руб. от базовой системы. Сложная система контроля влажности и управления. Громоздкость, сложная автоматика.

Почему обычные рекуператоры не подойдут?
Влажный воздух содержит молекулы хлора, брома и средств дезинфекции воды (TwinOxide), которые оседают на тонких пластинах рекуператора и приводят к окислению металла. Для защиты рекуператора использует полимерное покрытие, которое снижает КПД.

Срок поставки и монтажа: проектирование- 14 рабочих дней. Изготовление оборудования – 6-10 недель. Монтаж и настройка системы 18 рабочих дней.

Схема 4: Вентиляция бассейна с тепловым насосом и воздушным отоплением 80 – 150 м2

Подойдет для коммерческих бассейнов в аквапарках, спортивных центрах, банных комплексах и отелях с большой разностью влажностных режимов в отдельных частях помещения.

Вентиляция бассейна с тепловым насосом и воздушным отоплением

Вентиляция бассейна с тепловым насосом и воздушным отоплением

Принцип работы: для удаления влаги в общественных бассейнах требуются сложные климатические комплексы. Наша основная задача - снизить энергопотребление, уменьшить воздухообмен и габариты установок.

В чем проблема? В одном помещении свыше 250 м2, где находятся разные влажностные зоны необходимо обеспечить единый комфортный микроклимат.

Например, в детском бассейне, где температура воды составляет 31°C, и в зоне спортивного плавания с высокой подвижностью, интенсивными выделениями влаги, а также в зоне с холодными купелями, где избытки тепла минимальны, нам нужно поддерживать одинаковые параметры воздуха. Это сложно!

В этой схеме вентиляционное оборудование выполняет функцию воздушного отопления - компенсирует теплопотери через окна и стены и нагревает бассейн в зимний период. Для нагрева воздуха мы используем полипропиленовый рекуператор в сочетании с тепловым насосом, который подогревает воздух на входе в рекуператор, что защищает от обмерзания.

Для жарких регионов с морским климатом вместо теплового насоса, мы используем встроенный охладитель и конденсационные осушители которые позволяют одновременно и осушать поступающий воздух и выполнять функцию кондиционирования.

Мы настраиваем установку как по комплексным датчикам температуры и влажности, так и в режимах: рабочий/дежурный, когда бассейн не используется, например, в ночное время.

Может работать совместно с умным домом. Все оборудование напольное горизонтальное, поставляется отдельными секциями 3800х800х1000 мм. Размещается в венткамере.

Преимущества: комплексная подготовка воздуха. Совмещенные системы осушения и охлаждения летом и отопление зимой.

Недостатки: стоимость оборудования от 9 000 000 рублей.

Срок поставки и монтажа: проектирование - 20 рабочих дня. Изготовление оборудования – 9-12 недель. Монтаж и настройка системы: 28 рабочих дней.

Смотрите также мое видео на Youtube.

Устройство вентиляции бассейна. Правила и нюансы

Расскажу о важных нюансах в размещении решеток, воздуховодов и автоматики.

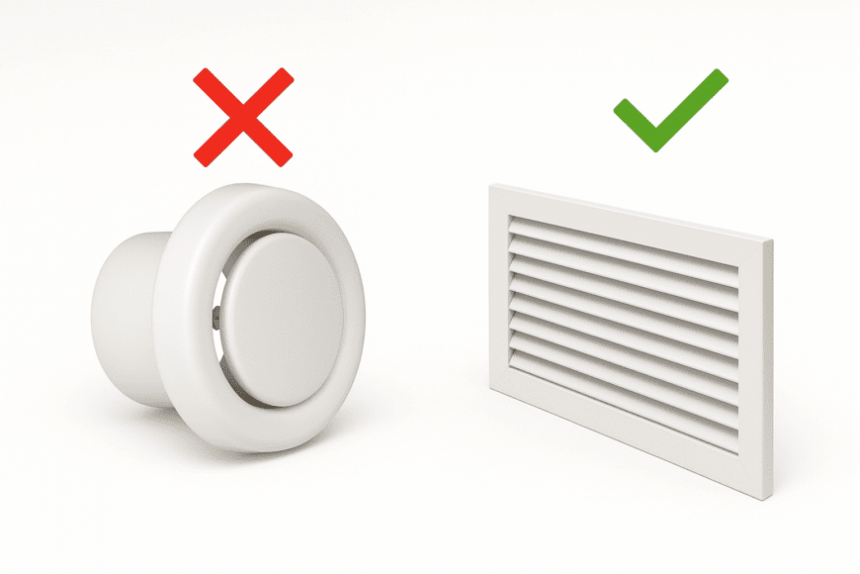

Решетки. Стоит заморочиться! Обязательно используем обычные прямоугольные решетки с поворотными жалюзи АМР или аналоги. Щелевые решетки и круглые диффузоры в бассейнах не используются.

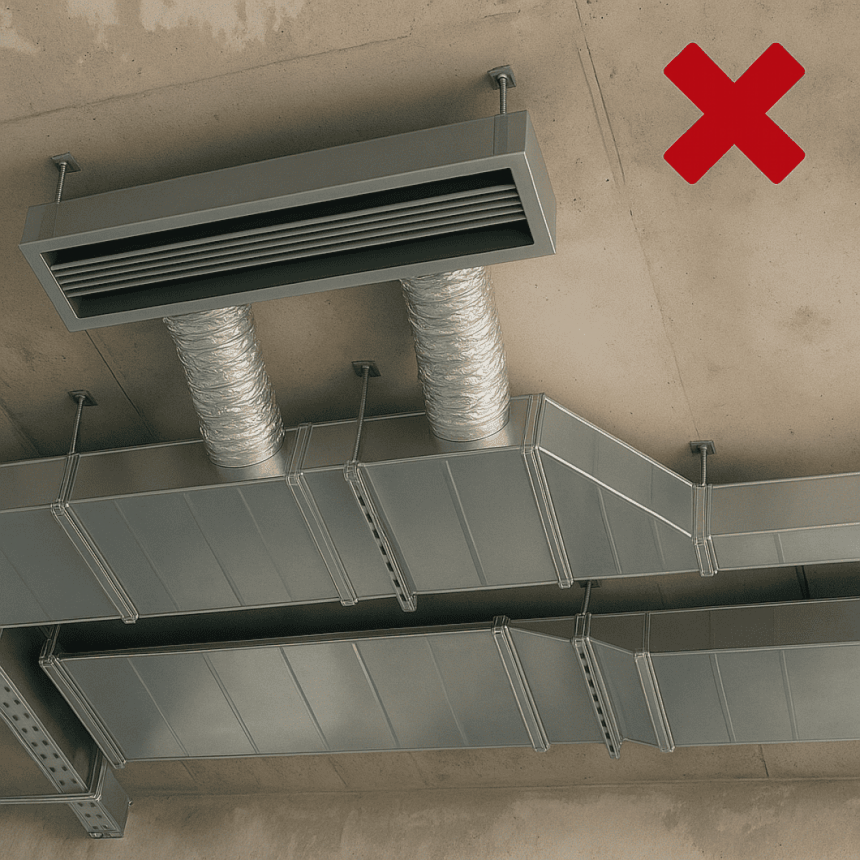

В щелевых конденсируется влага, а круглые создают мощный воздушный поток в разные стороны, что ухудшает локализацию и удаление влаги.

Решетки подбираем в проекте с х1,5 увеличенным размером, для снижения скорости воздуха в зоне пловцов (не более 0,2 м/с).

Вытяжные решетки мы размещаем над источником максимальных выделений влаги в верхней точке, что особенно актуально в бассейнах с двускатной кровлей, но самое главное на максимальном расстоянии от окон.

Если у вас бассейн с джакузи или противотоком - вытяжку в этих зонах увеличиваем на 30%.

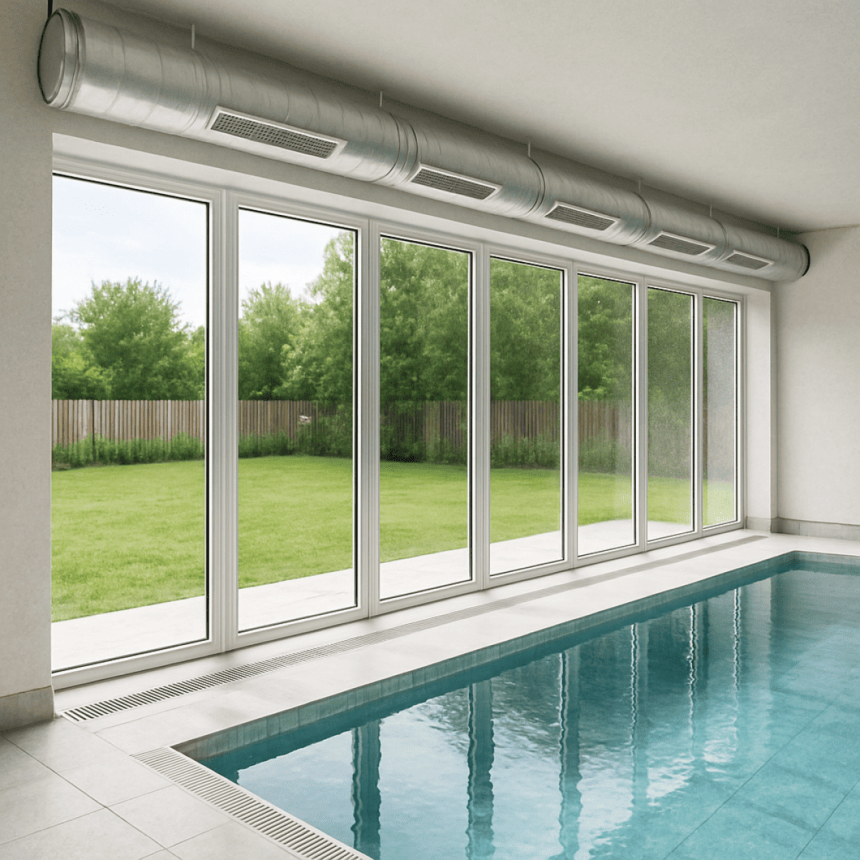

Приточные решетки всегда направляем на окна вертикальными струями с потолка. Для бассейна с мансардными окнами над поверхностью воды мы прокладываем отдельную ветку не менее 160 м3/ч воздуха на каждые 800мм ширины такого окна.

В бассейнах с витражным остеклением, особенно угловой конфигурации, вентиляцию направляем на окна с увеличенной скоростью струи более 1,7 м, что усиливает дальнобойность и подвижность воздуха у окна для защиты от конденсации.

Но без правильного теплотехнического расчета защититься от конденсата на окнах будет невозможно! Всегда заказывайте расчет системы радиаторного отопления для бассейна.

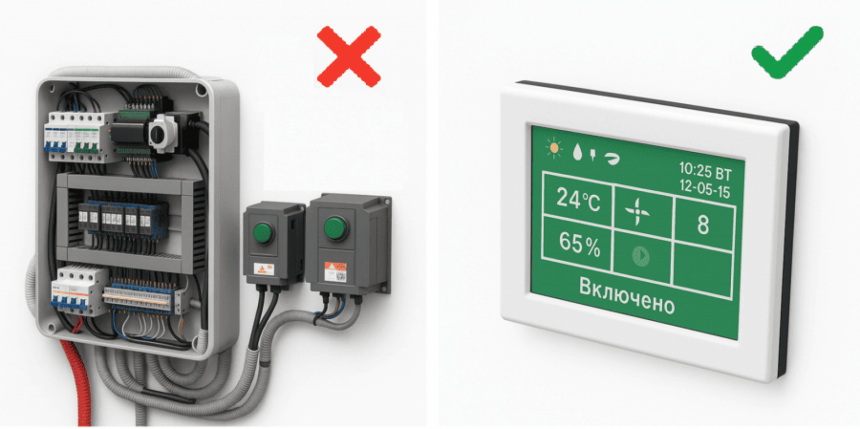

Автоматика. Лучше не экономить! Вы конечно можете сэкономить 200 000 руб., если выберете приточные установки с отдельным, а не встроенным шкафом управления, но в монтаже и обслуживании такого оборудования слишком много «но».

Отдельный шкаф займёт много места, датчики давления и температуры будут подключены к контролеру вручную, а не в заводских условиях - могут начать «глючить» от влажной воздушной среды.

Такие шкафы управления можно разместить только в сухих помещениях венткамер.

Воздуховоды. Не заморачивайтесь! Нет смысла использовать нержавейку или воздуховоды с полимерным покрытием. При правильном расчете воздуховодов без перепадов скорости, конденсат в каналах никогда не скапливается, т.к. всегда сохраняется равномерное динамическое давление. Мы применяем обычные оцинкованные воздуховоды по ГОСТ Р 70349-2022.

Выбор воздуховодов (круглые или прямоугольные) мы обсуждаем в Эскизном проекте, но обычно опуск потолка для разводки и крепления не менее 250 мм. Для бассейнов до 14 м2 мы укладываемся в высоту не более 200 мм.

Утеплитель. При разводке воздуховодов на холодном чердаке бассейна мы обязательно покрываем их не минеральной ватой, а именно теплоизоляцией из вспененного каучука не менее 30мм. Это критичный нюанс для вентиляции бассейна, который монтажники простой вентиляции могут не знать.

Вытяжные воздуховоды в самом помещении прокладываем без утепления, утепляются только заборные и выбросные части от вентиляторов до уличных решеток.

Проектирование вентиляции бассейна

Проектирование вентиляции бассейна – обязательное условие для оптимальной и грамотной системы. Проект вентиляции понадобится для сборки всех элементов, настройки на расчетные параметры и балансировки воздуховодов.

Без проекта нет гарантий в правильности расчета выбранного оборудования и комплектующих, которые проще и дешевле в 10 раз спланировать заранее на чертеже, чем докупать по факту.

Разработка проектной документации вентиляции бассейна у меня включает 2 этапа: 1) Эскизный проект – проектирование и согласование конфигурации вентиляционной сети « в одну линию».

На этом этапе мы выполняем расчет воздухообмена по влагоизбыткам (расчет по методике АВОК 7.5-2020) с учетом планировочных решений, габаритов бассейна, площади воды, глубины и режимов работы аттракционов.

Я не заставляю Заказчика писать ТЗ.

Эскизный проект является графической частью Технического задания на проектирование и нужен в первую очередь, чтобы обсудить с Вами принципиальные решения и интегрировать их в дизайн.

2) Рабочий проект вентиляции бассейна – полноценная проектная документация с чертежами и аксонометрическими схемами в 3D по ГОСТ для закупки и выполнения монтажных работ.

Здесь мы выполняем аэродинамический расчет сети, подбор оптимального оборудования по характеристикам: расходу воздуха, давлению и габаритам, подсчет точной спецификации материалов.

Проект универсален для работы в любой компании, выполнен строго по строительным нормам и требованиям ГОСТ 21.602-2016. При необходимости прилагаем чертежи вентиляционных установок с разрезами и привязками.

Срок проектных работ 5-10 рабочих дней. Исходные данные для проектирования: архитектурный проект бассейна (раздел АР). Стоимость проектных работ 45-80 тыс. руб.

Примеры проектов вентиляции бассейна

Проект вентиляции бассейна 44 кв.м
Скачать
Проект вентиляции бассейна 90 кв.м
Скачать
Проект вентиляции бассейна 36 кв.м
Скачать

 Расчет вентиляции бассейна

Цель расчета вентиляции бассейна - определить расходы воздуха для осушения и технические данные оборудования, которое без лишних запасов обеспечит необходимый воздухообмен для поддержания стабильных параметров микроклимата в течение всего года: температуры не менее 24°C и влажности не более 60%.

Правильный расчет вентиляции бассейна мы выполняем по методике Р НП «АВОК» 7.5 – 2020 для двух климатических сезонов: холодного зимнего и теплого летнего, как наиболее критичных, и для двух режимов работы: рабочего – при открытом зеркале воды, и дежурного – при закрытом бассейне экраном или покрывалом.

В расчете мы учитываем:

1) Климатические параметры региона строительства: температуры, плотности и влагосодержание уличного воздуха. В России как минимум 3 района с влажным климатом, где стандартные способы осушения неэффективны.

2) Объем испарений с поверхности воды – в зависимости от коэффициента интенсивности работы аттракционов. Например, использование противотока увеличивает максимальное значение испарений влаги на 33%, а гейзера или кобры – на 12%. Мы обсуждаем с заказчиком график режима работы аттракционов, что может сильно изменить суммарный воздухообмен в бассейне.

3) Соотношение средних показателей температуры воздуха и воды в зависимости от типа бассейна влияет на парциальное давление водяных паров, что может существенным образом ускорить или замедлить испарение влаги. Например, изменение температуры хотя бы на 1оС изменяет процесс испарения влаги и расчетный объем воздуха на чудовищные 400-600 м3/ч.

4) Архитектурно-планировочные решения с расположением стен и чаши. По ним проектировщик определяет потенциально застойные зоны и корректирует трассировку сетей для обеспечения равномерности распределения воздуха.

На расчет практически не влияет высота помещения, глубина чаши, количество пловцов и площадь мокрых поверхностей дорожек.

Пример расчета вентиляции бассейна примере площади зеркала воды 23 м2

Бассейн 6,9х3,4м
в коттедже
 Производительность вентиляции бассейна 23 м2 в зависимости от условий:
С противотоком, подводными струями (без осушителя) в  г. МоскваС противотоком, подводными струями (с осушителем) в  г. МоскваС гейзером и фонтаном (без осушителя) в  г. МоскваС противотоком, подводными струями (без осушителя) в  г. СамараС гейзером и фонтаном (без осушителя) в  г. Самара
Приток1540 м3/ч770 м3/ч1030 м3/ч1390 м3/ч940 м3/ч
Вытяжка1710 м3/ч860 м3/ч1150 м3/ч1550 м3/ч1040 м3/ч
Осушитель117 л/сут.

Многие компании манипулируют расчетами. Проверочные расчеты по кратности воздухообмена, по количеству человек и санитарным нормам всегда дают меньшие значения и не используются для определения воздухообмена в бассейне.

Если расчет выполнен неверно – единственной возможностью будет установка осушителей за 300- 500 тыс. руб.

Влияния аттракционов на влаговыделения в бассейне

Влияния аттракционов на влаговыделения в бассейне

Нормы и кратность воздухообмена в бассейне

Вентиляция бассейна должна соответствовать строительным нормам и стандартам, но, к сожалению, в России их не так много:

Основной действующий технический регламент – СП 310.1325800.2017 больше относится к общественным и детским бассейнам и содержит требования к подвижности воздуха не более 0,2 м/с (пункт 10.2.2.), нормативной влажности воздуха (10.2.3) не более 55-65% в залах бассейнах так и в смежных помещениях.

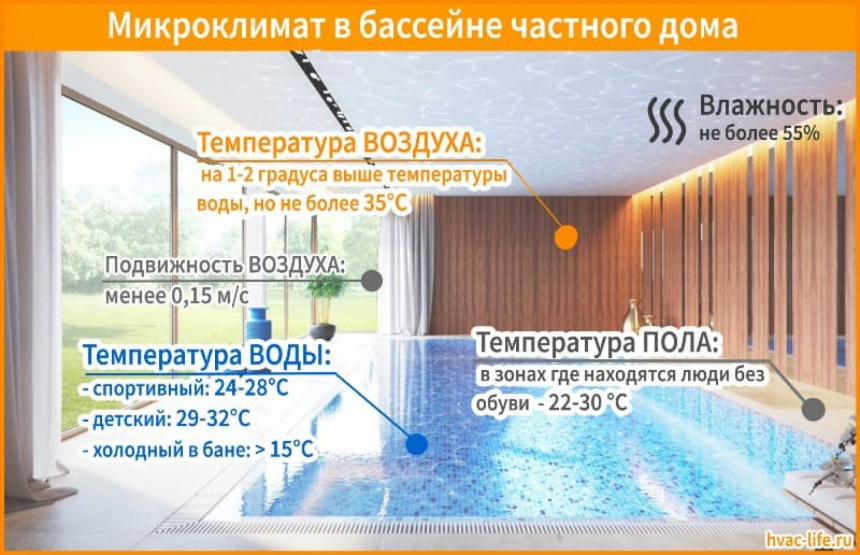

Правильный микроклимат в бассейне

Правильный микроклимат в бассейне

Климатические параметры наружного воздуха устанавливает СП 131.13330.2020 (Строительная климатология). Для теплого и холодного периода года мы принимаем данные по параметру Б.

По температуре и энтальпии воздуха мы узнаем расчетное влагосодержание, которые используем в единственной методике.

Методика расчета и рекомендации по проектированию - Р НП АВОК 7.5 – 2020.

Гигиенические требования к микроклимату бассейна мы принимаем по санитарным нормам - СанПин 2.1.2.1188-03, а для аквапарков - СанПин 2.1.2.1331-03. Они устанавливают температуры воды от назначения самого бассейна. Например, для спортивных 24-28оС, а для лечебных 36оС.

Требования к температурам внутреннего воздуха от типа бассейна приведены в немецких стандартах VDI 2068 -2010-01. Для залов с ванными бассейна устанавливается температура воздуха 24-34 оС, для вспомогательных помещений – 20оС, для душевых- 26оС.

Минимальные объемы воздуха и общие нормы проектирования установлены сводом правил СП 60.13330.2020 (приложение Ж) как 80 м3/ч для дыхания на 1 пловца и 20 м3/ч на одного зрителя, что также соответствует таблице №2 (СанПин 2.1.2). При этом в душевых и массажных комнатах воздухообмен рассчитывается по кратности.

Требования к балансу воздухообмена: В залах с бассейнами, совмещенными с жилой частью дома должна преобладать вытяжка – дисбаланс 10%. В отдельно стоящем здании для защиты от сквозняков преобладание вытяжки над притоком, но не более 5%.

Кратность воздухообмена в бассейне впервые была установлена СНиП 2.08.02-89 от 3 до 5 объемов помещения в час. Но привязка расчетных величин только к объему помещения не выдерживала критики, поэтому от расчета по кратности отказались в пользу методики определения расходов воздуха по влагоизбыткам от площади воды. Данные расчета по кратности признают некорректными.

Подпишитесь на блог,
чтобы ничего не пропустить
Подписаться

Комментарии 19

е
Строится бассейн 10 х 4 м. Помещение 14 х 7 м. Сколько приблизительно стоит вент система?

30 июля 2019

Алексей Гольцов Автор
Евгений, считали монтаж такого объекта.
Получается у вас помещение 98 м2.
Оборудование обойдется в 280 000р
Материалы и монтажные работы примерно в 320 000р П.с. Указал цены если Вы закажете напрямую у монтажников, а не в компании.

27 августа 2019

Ю
Вариант без осушителя может быть применим в конкретных местностях. Во Владивостоке летом влажность наружного воздуха редко ниже 70%. Так что одной вентиляцией не осушишь

15 сентября 2019

Алексей Гольцов Автор
Cпасибо Юрий, за точный комментарий!
По СП 313 влажность воздуха летом для Москвы -63%, а для Владивостока — 83%.
Поэтому для бассейна с зеркалом 20м2 для Москвы нужно 1930 м3/ч воздуха, в то время как для Владивостока 4960 м3/ч
Т.е. в 2.5 раза больше.
Конечно такой объем через бассейн невозможно продуть физически, поэтому ставим канальный осушитель в приточную установку.
Но для Москвы схема приток- вытяжка без осушителя наиболее эффективна, и обычно именно в Москве поставщики дурят моих Заказчиков покупкой осушителей.

22 сентября 2019

О
Почему воздух летом не нужно нагревать, ведь температура в бассейне принимается 30 град, а летом на улице она редко такая, обычно 25-26 С? Как поведут себя решетки и воздуховоды при работе с такой разностью расходов воздуха и скоростей? Сможет ли вентоборудование в объеме одной установки обеспечить такой разброс по расходам — для зимы и лета? Разница в 7 раз очень большая

10 мая 2020

Алексей Гольцов Автор
Добрый день Олег.
Очень приятно, что мою статью читают думающие люди.
Температура в бассейне принимается на 2 градуса выше температуры воды. Расчетная температура летом 23оС. И конечно до 30оС придется нагревать, но разница температур 7 градусов летом — это ничто, по сравнению с разницей в 55 градусов зимой ( с -25 до 30оС).
Воздуховоды поведут себя отлично. Статическое давление в воздуховоде зимой будет минимальным — воздух свободно буде поступать в помещение. Вытяжка будет работать также.
Но Вы подняли другой очень важный вопрос.
Расход воздуха измеряется в кубических метрах в час.
Если зимой нам нужно допустим 400м3/ч а летом 1200м3/ч, — Мы подбираем установку на 1200м3/ч. Если мы говорим про канальную установку, которые обычно я не советую на бассейнах, она будет включаться на 900м3/ч периодически по датчику влажности и тем самым обеспечит расход в 400м3 в час!
Если мы говорим про компактные установки с EC двигателем — они плавно изменяют как расход воздуха, так и мощность эл. нагревателя. Конечно, для обычных наборных канальных установок разница в 7 раз большая, но на бассейнах мы их советуем в крайних случаях. Т.е. разница в 7 раз нивелируется количеством пусков по датчику влажности.

12 мая 2020

А
Добрый день, есть небольшой частный бассейн. Помещение 6*6, высота 3,5м. Зеркало бассейна 18м2. У заказчика нет возможности подвести теплоноситель, а электрических мощностей тоже мало. 3 кВт на нагрев выделяют. Что можно собрать при таких скромных возможностях

09 августа 2020

Алексей Гольцов Автор
Добрый день.
Зеркало воды бассейн 18м2 в г. Москва или область — без доп. оборудования ( противотоки, фонтаны и т.п.) — требует зимой минимум 220 м3/ч воздуха.
Для нагрева требуется 4.5 кВт тепла. Где 3кВт, там и 4.5кВт. Пусть электрик уменьшит коэффициент спроса — и вот Вам уже свободные 4.5 кВт и задача решена!
При этом установка — ТОЛЬКО с вентилятором EC — как вытяжным так и приточным! Обычные вентиляторы не подойдут. Только EC двигатель.
Удачи!

20 августа 2020

С
добрый день Алексей.
Как вы думаете нужна ли в помещении с бассейном естестественная вытяжка (дополнительно) или механическая должна работать круглосуточно.
И спасибо, что подтвердили мои мысли на счёт рекуператоров.

04 марта 2021

Алексей Гольцов Автор
Светлана, добрый день.
Механическая вытяжка в бассейне не работает круглосуточно. Приток и вытяжка работают вместе по датчику влажности.
Датчик влажности мы ставим канальный в воздуховоде, если помещение бассейна большое, или настенный датчик влажности, если помещение маленькое без зоны отдыха.
Датчик фиксирует влажность, уменьшает или увеличивает обороты установок.

05 марта 2021

П
Алексей, здравствуйте!
Сталкивались ли вы с проектированием воздушного отопления в бассейне? Заказчик не хочет ставить радиаторы отопления, а совместить вентиляцию и отопление и подавать воздух вдоль окон (остекление в помещении бассейна с 3-х сторон и на всю высоту). Какие, по-вашему мнению, могут быть сложности с воплощением этой идеи в жизнь? p.s. Площадь помещения бассейна 70 м2, площадь зеркала воды — 25 м20.

19 мая 2021

Алексей Гольцов Автор
Полина, добрый день. Спасибо за вопрос.
Я проектирую воздушное отопление в зданиях атриумного типа: складах и торговых центрах. В таких зданиях передача водяным отоплением неудобна по причине больших расстояний.
Сложности следующие:
1) Устраивают ли заказчика воздуховоды примерно 700х400 в помещении бассейна? уместятся они там или нет?
2) Оборудование будет дороже в 2 раза за счет увеличения объемов. Объем приточного воздуха + объем воздуха для отопления.
3) Узел рециркуляции. Такая установка должна работать постоянно на рециркуляцию воздуха. Отключаете установку — 10 минут и в бассейна холод. Износ оборудования будет очень большой.
4) Система не сбалансирована. вентиляция для осушения зимой включается примерно на 20 минут в час. А если добавить в систему функцию отопления — должна работать постоянно на повышенных объемах. Смысла в этом нет.
Можно еще много что написать, но в целом Заказчику мое пожелание : «Не нужно пытаться все перехитрить и изобретать велосипед».
Если есть проверенные и простые решения — нужно ими пользоваться.

20 мая 2021

В
Здравствуйте, Алексей!
заказчик желает чтоб было 50 проц влажности в бассейне 12м2 зеркало … вентиляции нет и не будет там так как нет возможности разместить приточные и вытяжные диффузоры.
настенный или колонну осушитель не желает -не по феншую… что посоветуете?

28 июля 2022

Алексей Гольцов Автор
Добрый день, посоветую пожелать Заказчику счастливого пути и пусть сам ищет решения и сам за них отвечает.
Других решений не существует.

03 декабря 2023

а
Алексей здравствуйте.Строится баня с бассейном,зеркало 67м2.,помещение бассейна 16х7х3.5 м, с доп.оборудованием (противоток,горка и т.п).сделали проект, подобрали уст-ка Аква Пол про 2700,размещение на чердаке.сможет ли оборудование в одной установке обеспечить правильную работу,что-бы поддерживать микро климат в бассейне?

07 января 2023

Алексей Гольцов Автор
Для бассейна 67м2 можно спроектировать систему на 700 000 дешевле, если конечно не приходить с голыми руками к производителям, монтажные компании.

03 декабря 2023

А
Алексей, здравствуйте! Площадь помещения бассейна 9 х 6 = 54 кв.м. Бассейн круглый диаметром 5,5 м, это 24 кв.м. без гейзеров и пр. Подмосковье. Судя по вашим публикациям, осушитель не требуется, достаточна приточно-вытяжная вентиляция, в том числе 1030 куб.м — приток, 1150 куб.м — вытяжка. Воздуховод притока прямоугольный 400 х 200 мм, или круглый диаметром 315 мм. А вытяжка должна иметь те же размеры? Можете порекомендовать для этих характеристик приточную и вытяжную системы? И я правильно все понял?

26 ноября 2023

Алексей Гольцов Автор
Добрый день, да вы все правильно посчитали, но я бы рекомендовал обратиться к специалисту, чтобы не упустить десятки мелких нюансов…

03 декабря 2023

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Отправить
Заказать проект
Разделы проектирования

Отопление

Принудительная вентиляция

Кондиционирование

Водоснабжение и канализация

Электроснабжение и освещение

Слаботочные сети

Предварительная стоимость проекта
Дополнительная информация
Прикрепите планировки здания

Перетащите файлы в эту область или выберите на компьютере.
Не более 5 файлов, не более 8 Мб.

Отправить
